DVB-T modulátor HTT 101
DVB-T modulátor HDMI; Modulace dle standardu MPEG4; Podpora PSI/SI tabulek + LCN; Napájení DC 12V / 2A; Rozměry 153 x 110 x 50mm;
-
Kód:
102386
- P/N:
-
Záruka:
24 měsíců
-
Výrobce:
CCTV
-
Měrná jednotka:
Ks
již se neprodává
Základní parametry
| Parametr | Hodnota | Parametr | Hodnota |
|---|---|---|---|
| Typ zpracování signálu | Modulátory DVB-T, Analog, HDMI |
DVB-T modulátor
HTT 101 - modulace HDMI + AV

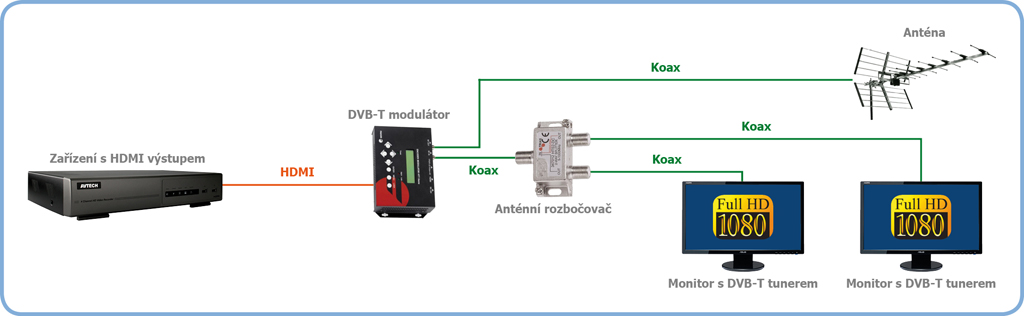

Schéma použití
Přednosti zařízení
| - | HTT 101 je autonomní zařízení sloužící k modulaci AV signálu nebo HDMI signálu do jednoho výstupního DVB-T kanálu v TV pásmu 30 až 960 MHz. |
| - | Zařízení provádí v reálném čase digitalizaci AV signálů, komprimaci dle standardu MPEG4 a modulaci COFDM. |
| - | Modulátor vyniká dobrou kvalitou modulace MER která je větší než 42 dB. Zároveň podporuje zpracování a vložení PSI/SI tabulek a LCN (Logical Channel Suport). |
| - | Modulátor se nastavuje přímo na čelním panelu. Součástí balení je zdrojový adaptér , VGA D-SUB kabel s redukcí na Audio R, Audio L, S-video, CVBS, YPbPr a HDMI kabel. |
| - | Výstupní signál je plně kompatibilní s normou DVB-T (EN 300 744). |
Specifikace zařízení
| AV vstup | |
|---|---|
| Video vstup | YPbPr, CVBS, S-VIDEO |
| Úroveň video vstupu | 0.7 ~ 1.4 Vpp |
| Norma | PAL / NTSC |
| Impendance | 75 Ohm |
| Audio vstup | 1x (mono / stereo) |
| Úroveň audio vstupu | 0.5 ~ 4.0 Vpp |
| Konektory | D-SUB (S-VIDEO, YPbPr, AV signal) |
| HDMI vstup | |
| Bit rate | 0,5 - 19500 Mbps |
| Modulace | |
| Video komprese | MPEG-4 AVC/H.264 |
| Rozlišení | 1920x1080_60p (HDMI, YPbPr), 720x576_50i (CVBS, S-Video) |
| Audio komprese | MPEG1 Layer II |
| Podpora PSI/SI tabulek | ano (PAT,PMT,SDT,NIT) |
| Podpora LCN | ano |
| Digitální výstup COFDM | |
| DVB-T norma | ETSI EN 300 744 |
| Režim přenosu | 2K, 8K |
| Modulace | QPSK, 16QAM, 64QAM |
| Ochranný interval | 1/4, 1/8, 1/16, 1/32 |
| Code rate | 1/2, 2/3, 3/4, 5/6, 7/8 |
| Výstupní kmitočet | 30 ~ 960 MHz (krok 1 kHz) |
| Šířka kanálu | 6, 7, 8 MHz |
| Výstupní úroveň | 71 - 91 dBµV (krok 0,1 dB) |
| Útlum výstupní smyčky | 1,5 dB |
| MER | 42 dB typ. |
| Obecné | |
| Ovládání modulátoru | LCD + ovládací tlačítka |
| Jazyk | angličtina |
| Napájení | DC 12 V |
| Rozměry | 153 x 110 x 50 mm |
| Váha | 1 kg |
